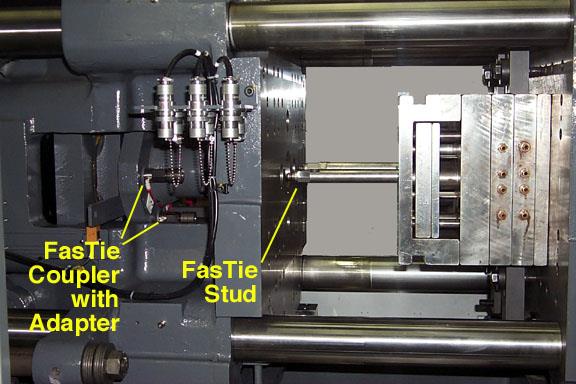

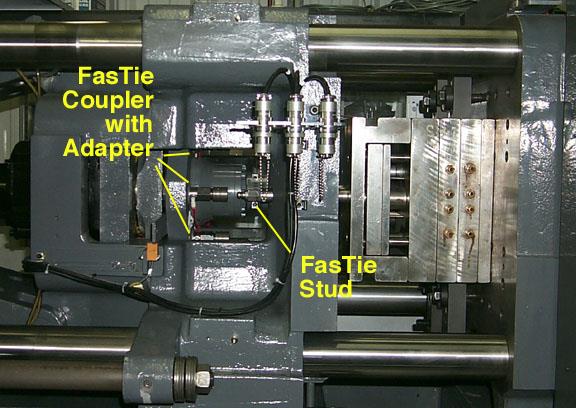

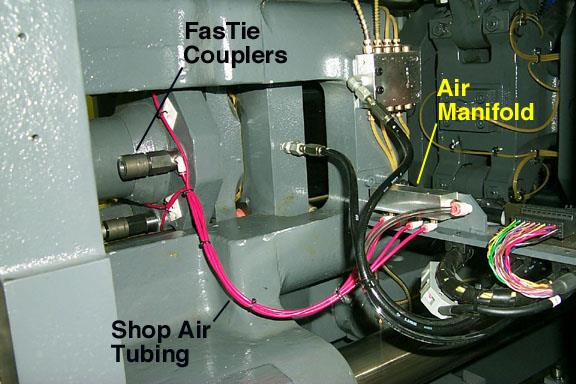

L’installazione tipica dell’aggancio FasTie è sulla piastra di estrazione. Il meccanismo di bloccaggio ad aggancio rapido scatta meccanicamente sul perno di montaggio durante l’installazione dello stampo. Per rilasciare gli estrattori, basta applicare aria compressa e l’aggancio si apre per rilasciare il perno, sganciando così la pressa e la piastra d’estrazione. L’aggancio resta in posizione aperta, pronto per agganciare un nuovo stampo. Per più posizioni di estrazione, si consiglia di installare un collettore per rilasciare tutti gli agganci contemporaneamente.

Il FasTie è disponibile in 3 misure: i modelli da 1”, 1 3/8”, 2” e 3” sono disponibili per la grande maggioranza delle presse nelle diverse configurazioni di espulsione.

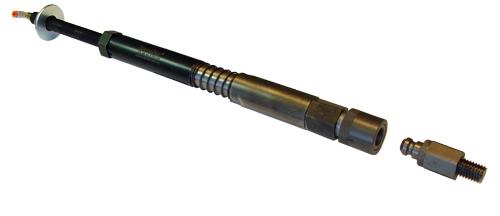

La SpeedBar è una barra regolabile di espulsione che può compensare le variazioni dei diversi stampi. Usandola in abbinamento col sistema FasTie, si riducono a secondi i tempi di regolazione e di espulsione della piastra di estrazione. Il manicotto di regolazione è rotabile con facilità per cambiare la lunghezza della barra fino a 1” con incrementi di 0,006”. Una volta impostata la lunghezza desiderata, il manicotto caricato a molla si blocca in modo sicuro. Le barre rapide a lunghezza fissa sono vuote su un’estremità per la finitura on-site. Sono disponibili barre più lunghe. Fastie Patent No. 6,379,072, SpeedBar Patent No. 6,315,544

Caratteristiche e vantaggi:

  • Cambi stampo più rapidi.
  • Varie misure di filetto disponibili.
  • Installazione modulare flessibile (espulsore centrale o multipli)
  • Nessuna modifica stampo necessaria
  • Usura ridotta, durante i cicli di stampaggio i componenti stanno connessi
  • Connessione meccanica
  • Disconnessione con aria compressa
  • Si ritrae completamente per l'utilizzo completo della corsa dell'espulsore
  • Acciaio temperato
